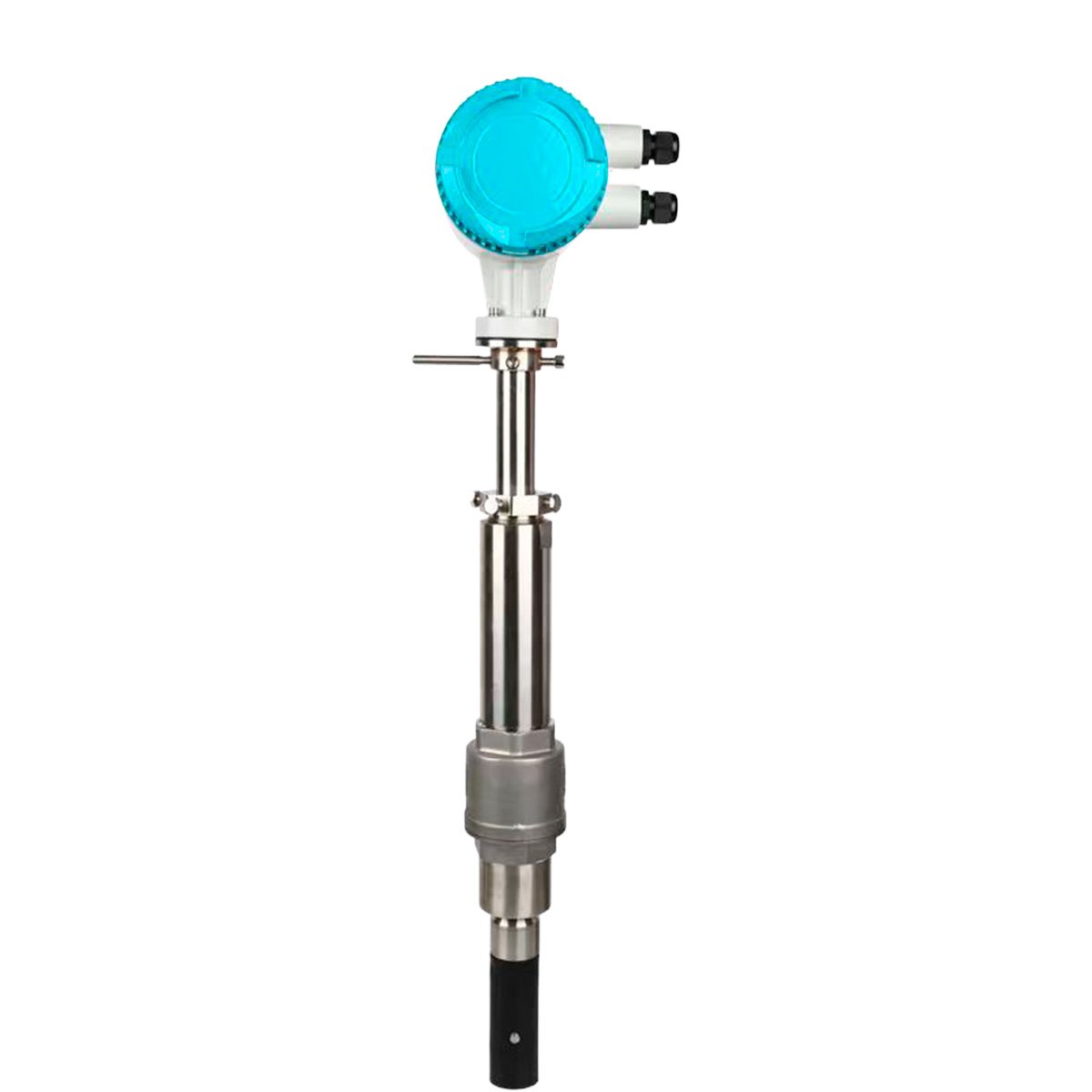

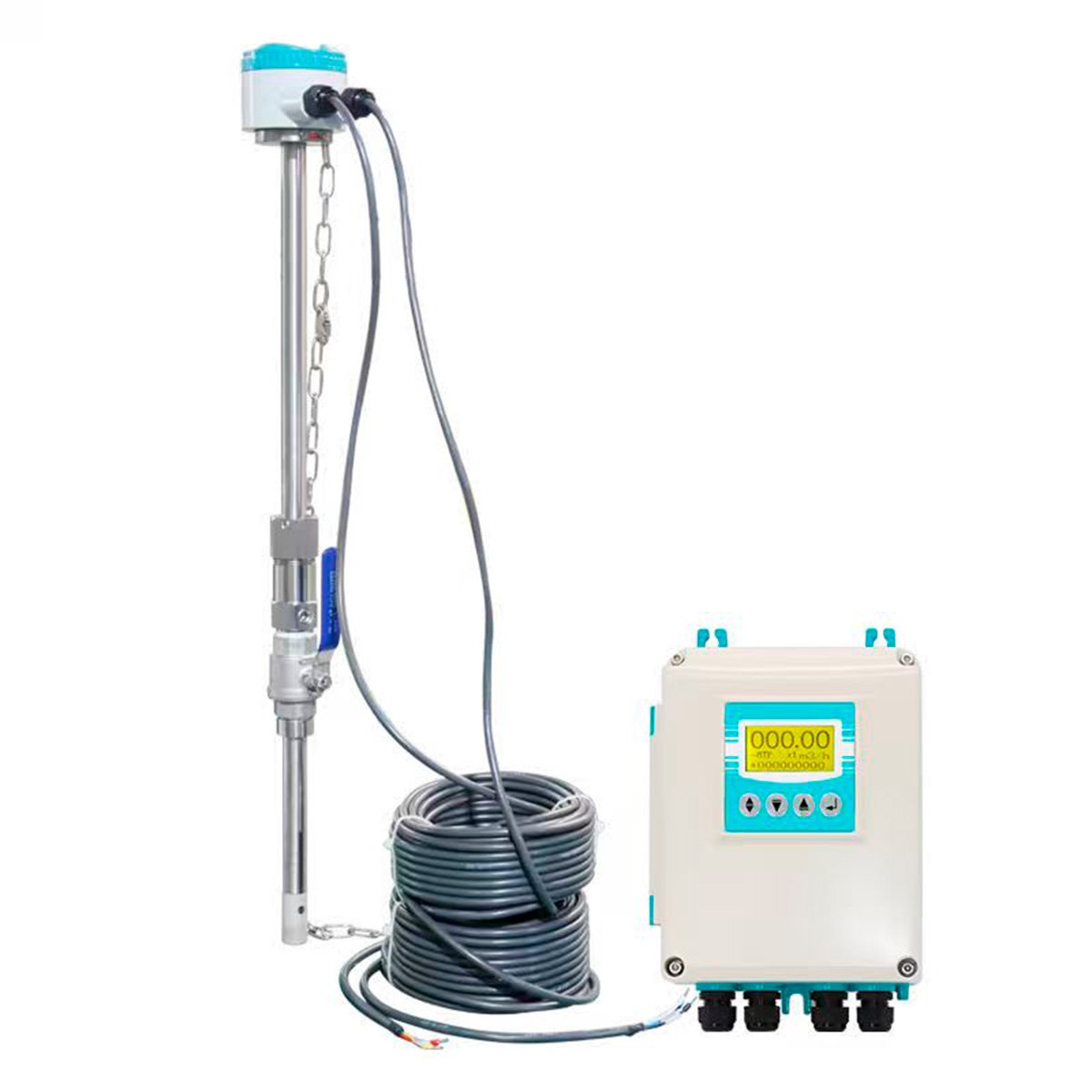

O Medidor de Vazão Eletromagnético Tipo Inserção GeneralTech é a solução ideal para medições de vazão em tubulações de grande diâmetro, onde a instalação de medidores convencionais não é viável técnica ou economicamente. Seu conceito de inserção permite a montagem diretamente na tubulação, inclusive com o processo em operação, eliminando paradas produtivas.
Baseado na tecnologia eletromagnética, o equipamento oferece medições estáveis, confiáveis e livres de manutenção, já que não possui partes móveis e não provoca perda de carga. É indicado para aplicações industriais contínuas que exigem robustez, repetibilidade e integração com sistemas de automação.
Amplamente aplicado em saneamento, água bruta, água industrial, efluentes, irrigação e processos industriais, o medidor tipo inserção da GeneralTech representa uma alternativa técnica e econômica aos grandes fabricantes internacionais, com suporte local e engenharia voltada à realidade do mercado brasileiro.
| Característica | Especificação |
|---|---|
| Tipo de medição | Medidor de Vazão Eletromagnético Tipo Inserção |
| Aplicação | Água, água industrial, efluentes, saneamento, mineração, irrigação |
| Diâmetro nominal | DN100 a DN3000 |
| Tecnologia | Eletromagnética (Lei de Faraday) |

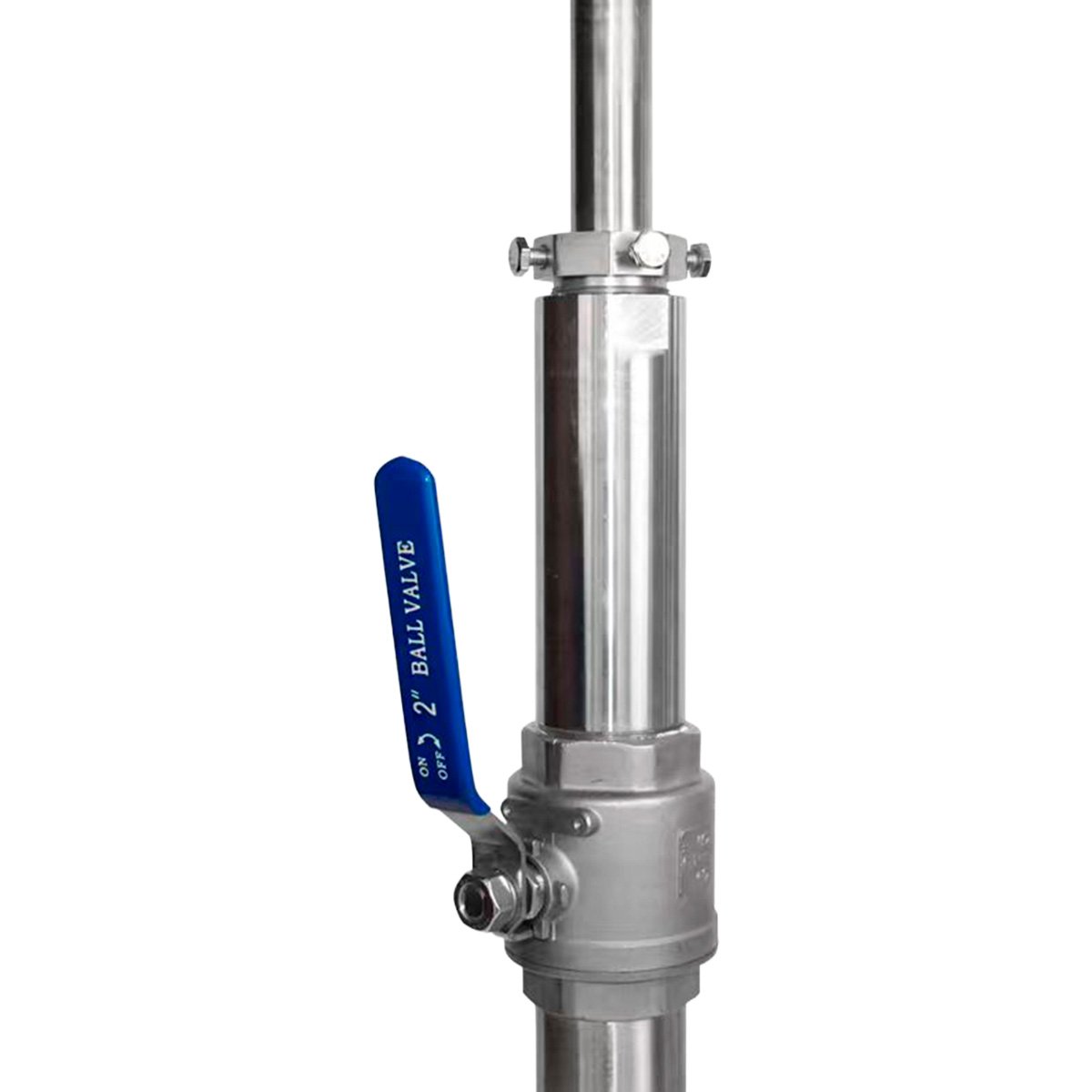

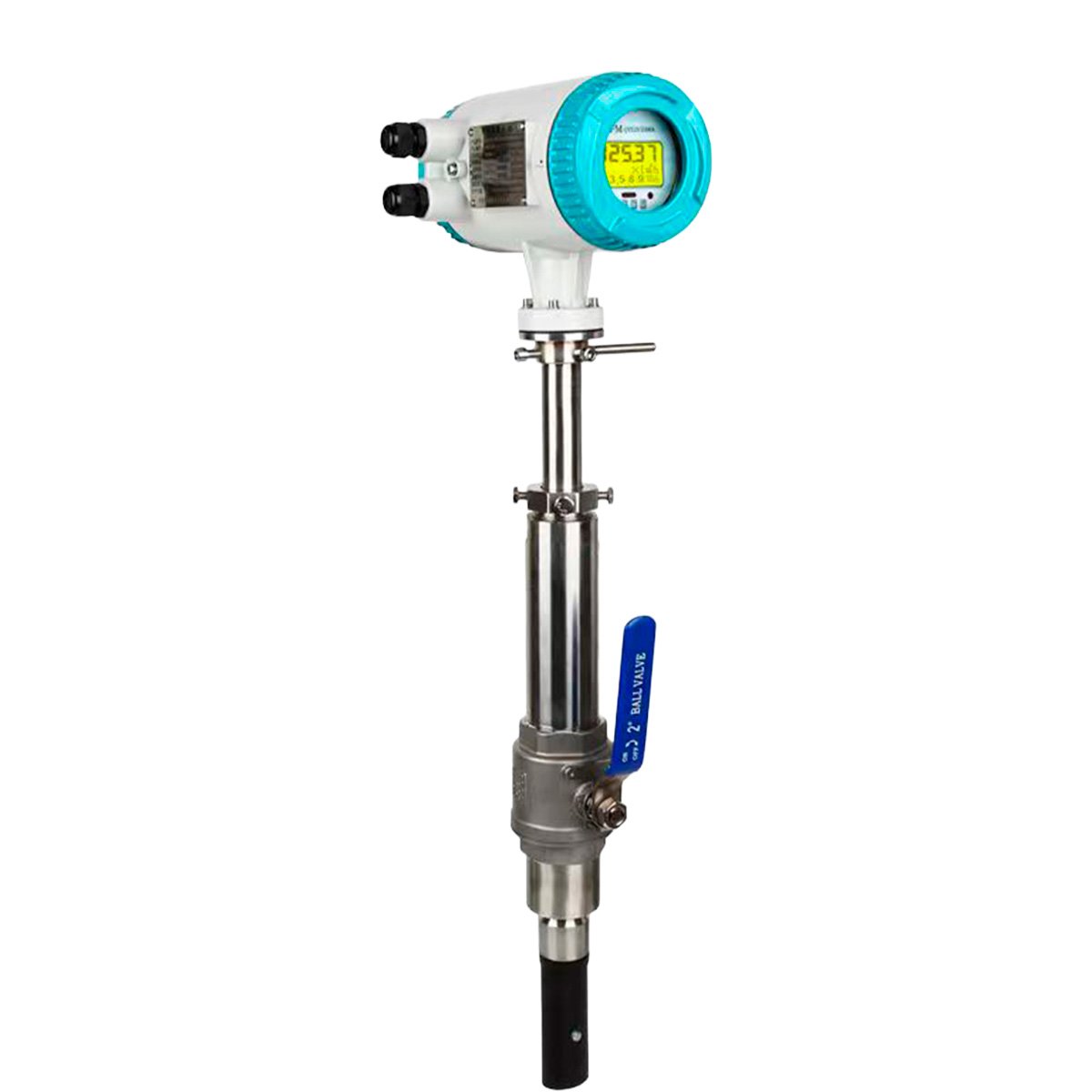

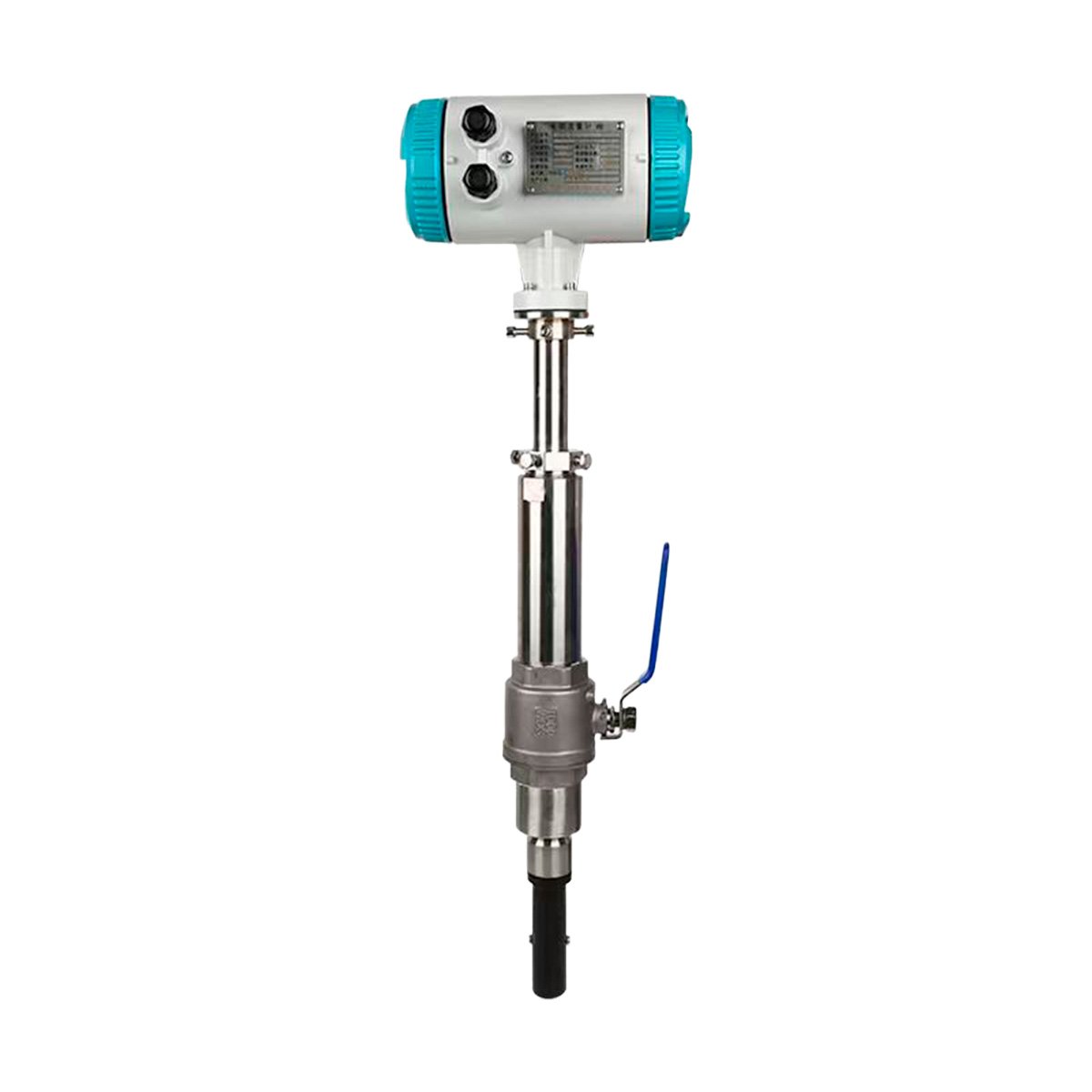

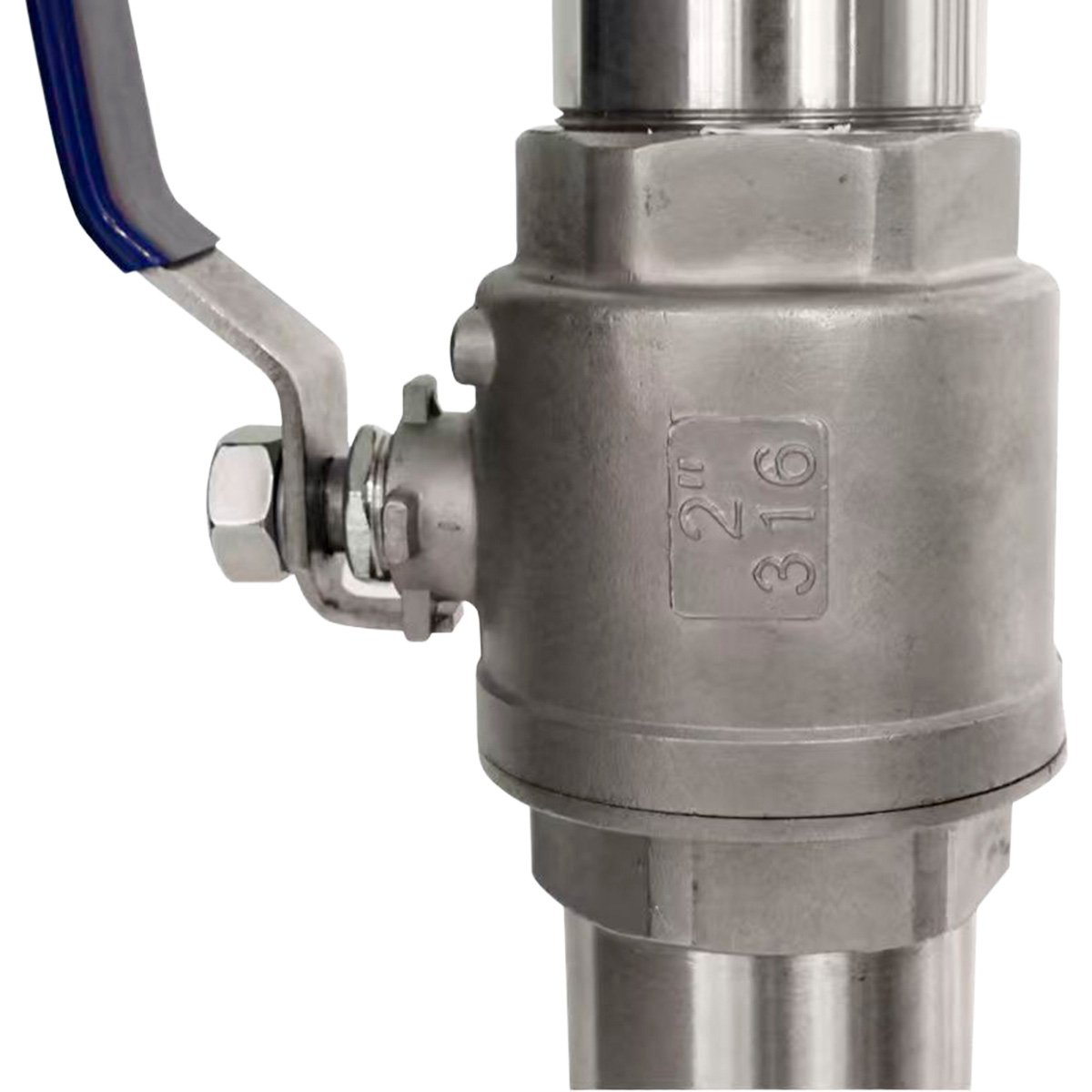

| Método de instalação | Inserção com válvula esfera (hot tapping) |
| Instalação | Sem parada do processo |
| Precisão | ±1,5% da leitura (velocidade > 0,3 m/s) |
| Faixa de velocidade | 1 a 10 m/s |
| Condutividade mínima do fluido | > 20 μS/cm |
| Medição bidirecional | Sim (fluxo direto e reverso) |
| Perda de carga | Nenhuma (sem partes móveis) |
| Temperatura do fluido | -20 °C a +60 °C |
| Pressão máxima de trabalho | ≤ 1,6 MPa |
| Trecho reto de entrada | ≥ 10D |
| Trecho reto de saída | ≥ 5D |

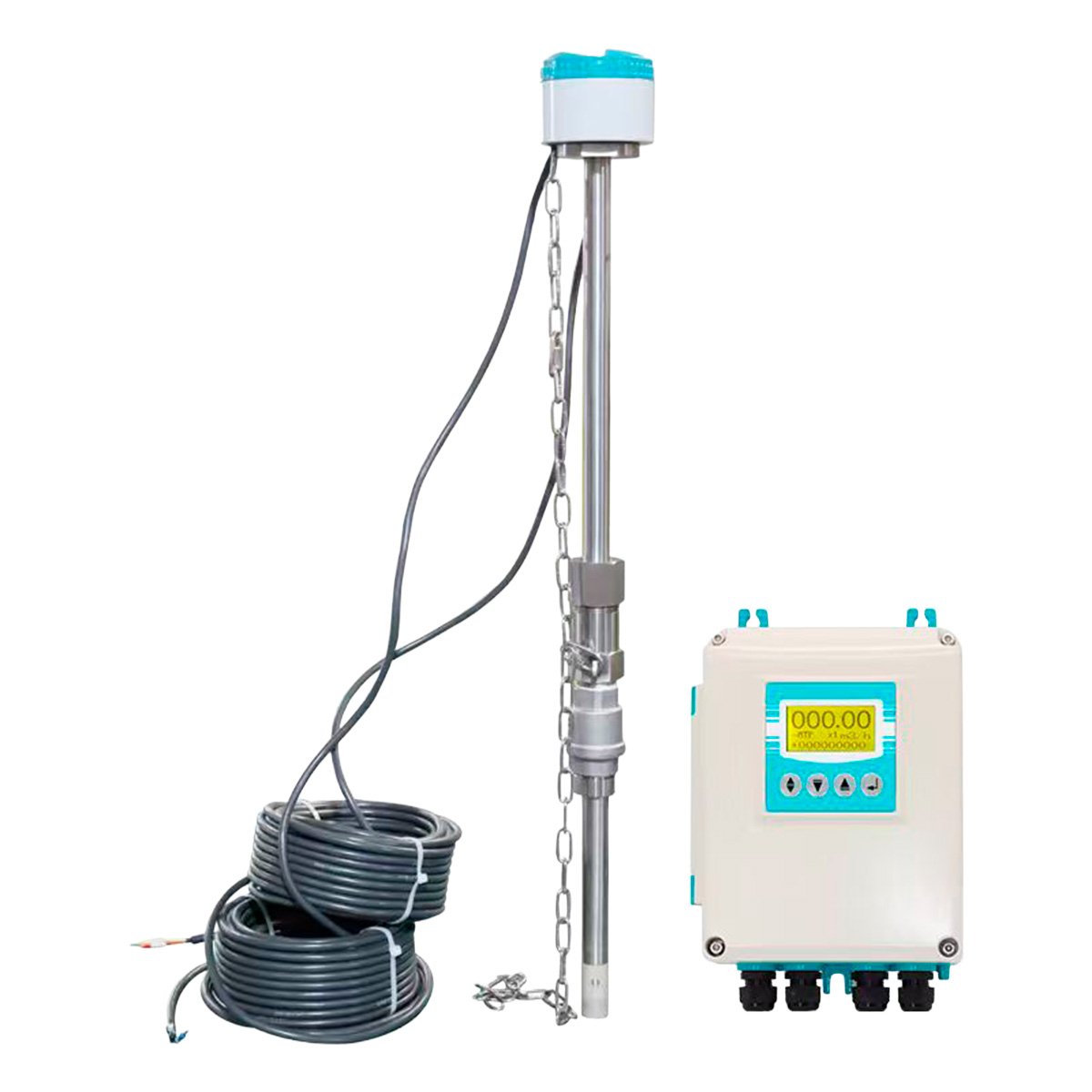

| Distância sensor–transmissor | Até 200 m |
| Grau de proteção | IP65 ou IP68 |
| Alimentação | AC 85–250 V / DC 20–36 V / Bateria (opcional) |
| Consumo de energia | < 15 W |
| Saída de sinal | 4–20 mA / Pulso (0–5 kHz) |
| Comunicação | Modbus RS485 / HART / Profibus |
| Display | LCD gráfico 128 × 128, 3 linhas |
| Interface local | 4 botões internos |
| Idiomas | Inglês e Chinês (outros sob consulta) |
| Material do corpo | Aço carbono (padrão) / Inox 304 ou 316 (opcional) |

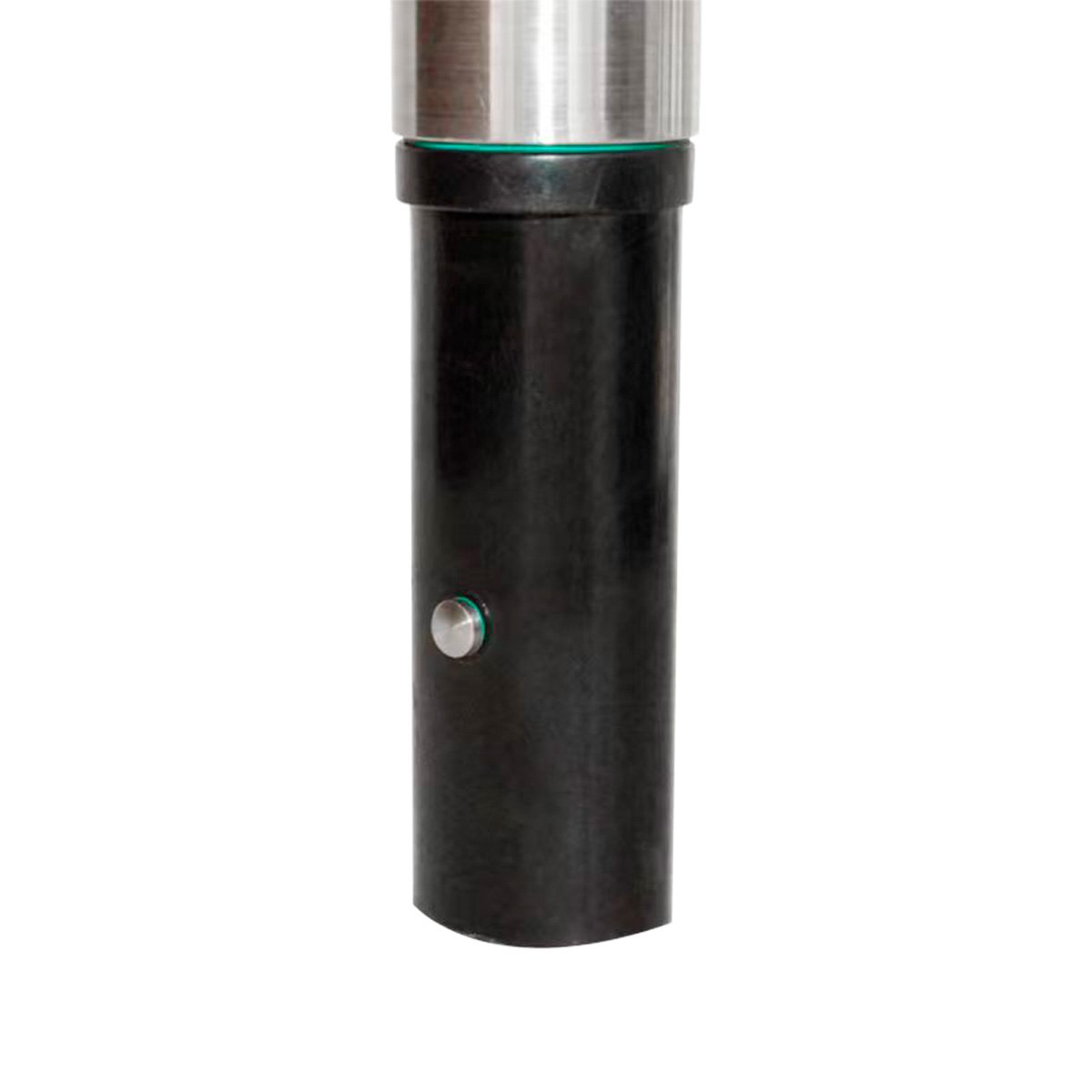

| Materiais dos eletrodos | AISI 316L, Hastelloy B, Hastelloy C, Titânio, Tântalo, Platina-Irídio |
| Tipo de conexão | Válvula esfera flangeada ou roscada |
| Padrão de flange | DN50, PN16 |
| Resistência de aterramento | < 10 Ω |
| Invólucro do transmissor | ABS |
| Aplicação | Sanitário |
|---|---|
| Categoria | Higiênico |
| Alimentação | 12Vcc baixa potência |
| Princípio de Medição | Eletromagnético |
| Tipo de Medidor | Vazão |
O Medidor de Vazão Eletromagnético Tipo Inserção GeneralTech é a solução ideal para medições de vazão em tubulações de grande diâmetro, onde a instalação de medidores convencionais não é viável técnica ou economicamente. Seu conceito de inserção permite a montagem diretamente na tubulação, inclusive com o processo em operação, eliminando paradas produtivas.
Baseado na tecnologia eletromagnética, o equipamento oferece medições estáveis, confiáveis e livres de manutenção, já que não possui partes móveis e não provoca perda de carga. É indicado para aplicações industriais contínuas que exigem robustez, repetibilidade e integração com sistemas de automação.
Amplamente aplicado em saneamento, água bruta, água industrial, efluentes, irrigação e processos industriais, o medidor tipo inserção da GeneralTech representa uma alternativa técnica e econômica aos grandes fabricantes internacionais, com suporte local e engenharia voltada à realidade do mercado brasileiro.
| Característica | Especificação |
|---|---|
| Tipo de medição | Medidor de Vazão Eletromagnético Tipo Inserção |
| Aplicação | Água, água industrial, efluentes, saneamento, mineração, irrigação |
| Diâmetro nominal | DN100 a DN3000 |
| Tecnologia | Eletromagnética (Lei de Faraday) |
| Método de instalação | Inserção com válvula esfera (hot tapping) |
| Instalação | Sem parada do processo |
| Precisão | ±1,5% da leitura (velocidade > 0,3 m/s) |
| Faixa de velocidade | 1 a 10 m/s |
| Condutividade mínima do fluido | > 20 μS/cm |
| Medição bidirecional | Sim (fluxo direto e reverso) |
| Perda de carga | Nenhuma (sem partes móveis) |
| Temperatura do fluido | -20 °C a +60 °C |
| Pressão máxima de trabalho | ≤ 1,6 MPa |
| Trecho reto de entrada | ≥ 10D |
| Trecho reto de saída | ≥ 5D |
| Distância sensor–transmissor | Até 200 m |
| Grau de proteção | IP65 ou IP68 |
| Alimentação | AC 85–250 V / DC 20–36 V / Bateria (opcional) |
| Consumo de energia | < 15 W |
| Saída de sinal | 4–20 mA / Pulso (0–5 kHz) |
| Comunicação | Modbus RS485 / HART / Profibus |
| Display | LCD gráfico 128 × 128, 3 linhas |
| Interface local | 4 botões internos |
| Idiomas | Inglês e Chinês (outros sob consulta) |
| Material do corpo | Aço carbono (padrão) / Inox 304 ou 316 (opcional) |
| Materiais dos eletrodos | AISI 316L, Hastelloy B, Hastelloy C, Titânio, Tântalo, Platina-Irídio |
| Tipo de conexão | Válvula esfera flangeada ou roscada |
| Padrão de flange | DN50, PN16 |
| Resistência de aterramento | < 10 Ω |
| Invólucro do transmissor | ABS |
| Aplicação | Sanitário |
|---|---|
| Categoria | Higiênico |
| Alimentação | 12Vcc baixa potência |
| Princípio de Medição | Eletromagnético |
| Tipo de Medidor | Vazão |
