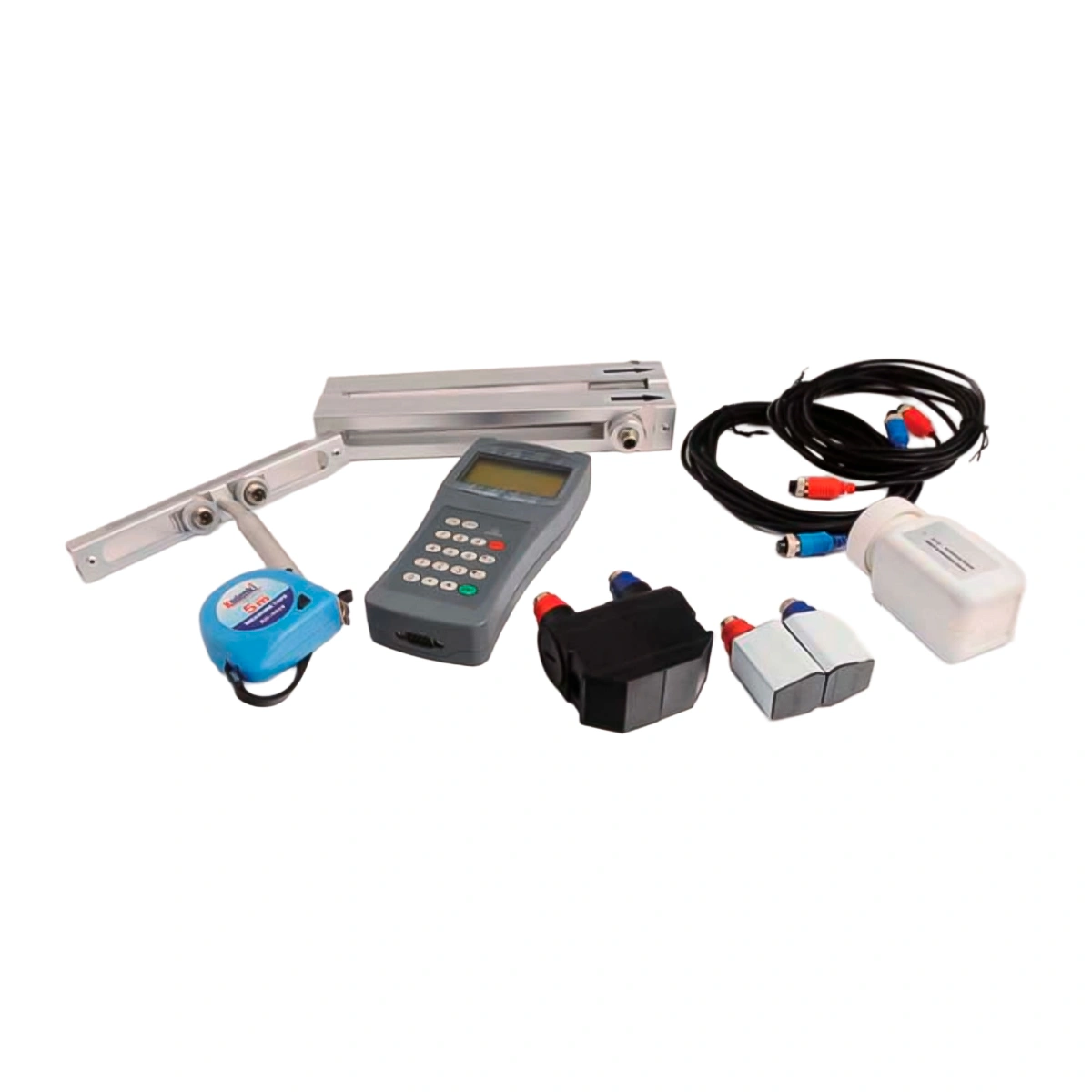

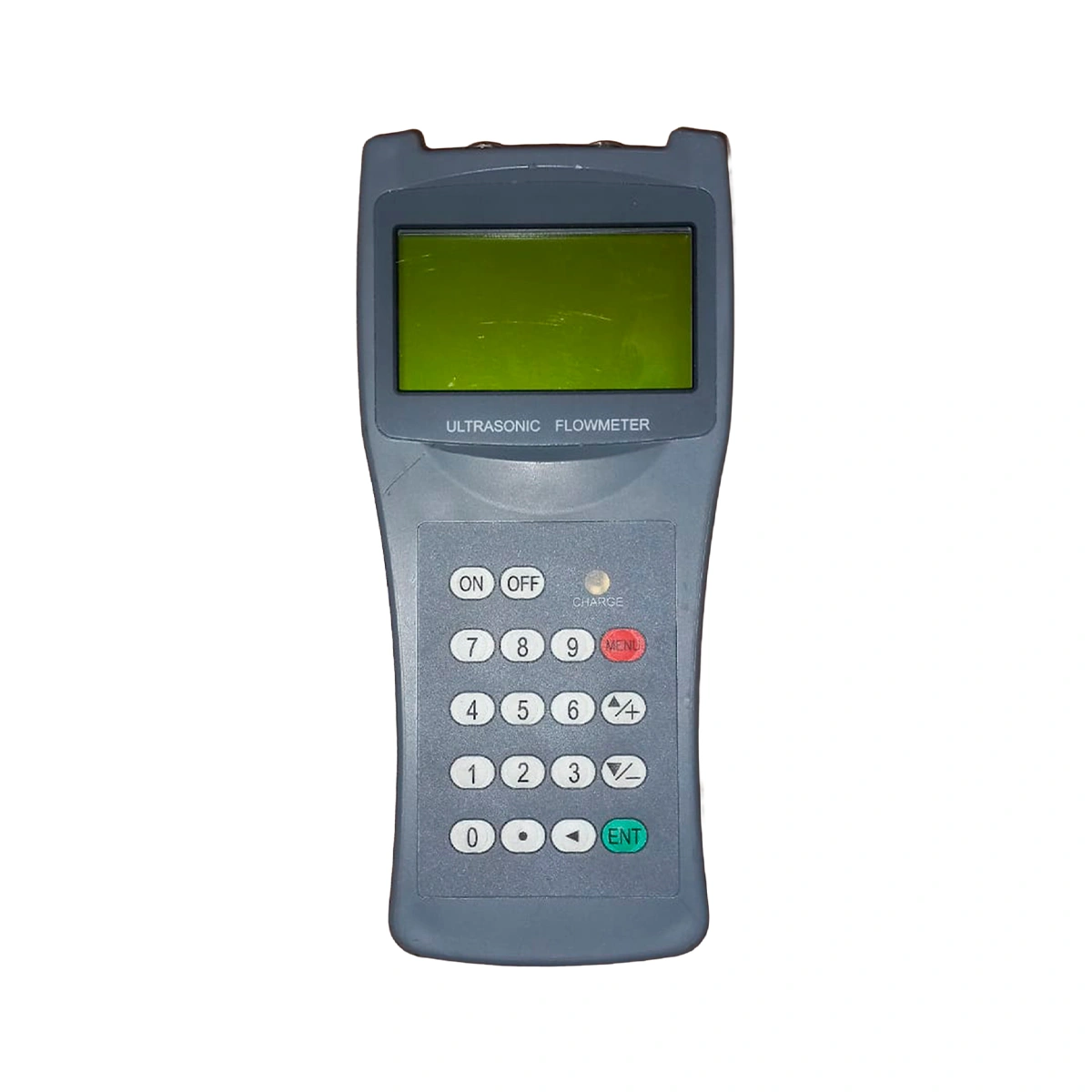

O GTUVR700S é um medidor de vazão ultrassônico totalmente não invasivo, que utiliza um sinal ultrassônico para medir a vazão pelo método de tempo de trânsito. O equipamento possui um registrador de dados interno com capacidade para mais de 2000 linhas de dados e também é compatível com registrador de dados externo. O TDS–100H conta com um par de transdutores capazes de medir vazões em tubulações de 15 mm até 6000 mm, em temperaturas entre 0 °C e 160 °C.

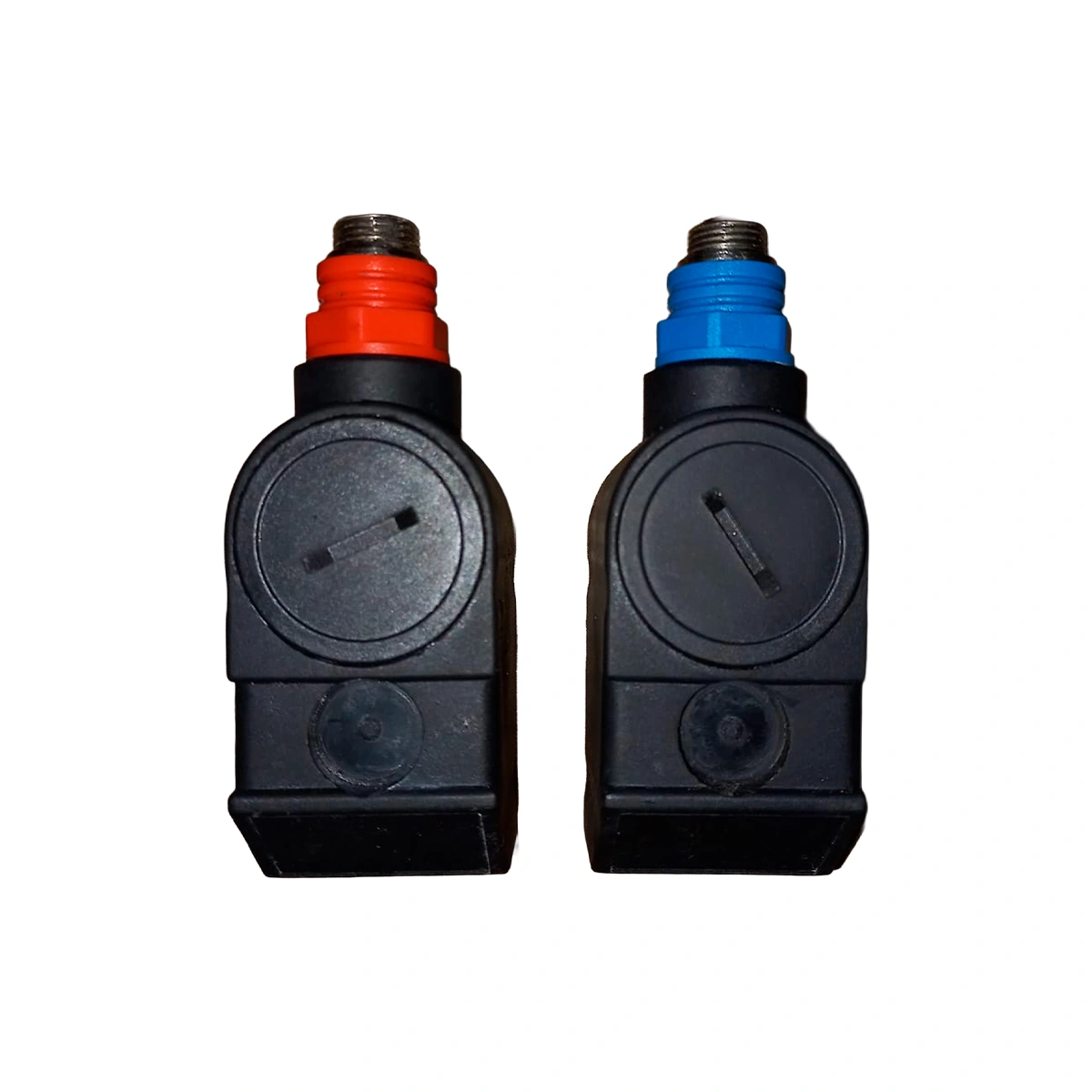

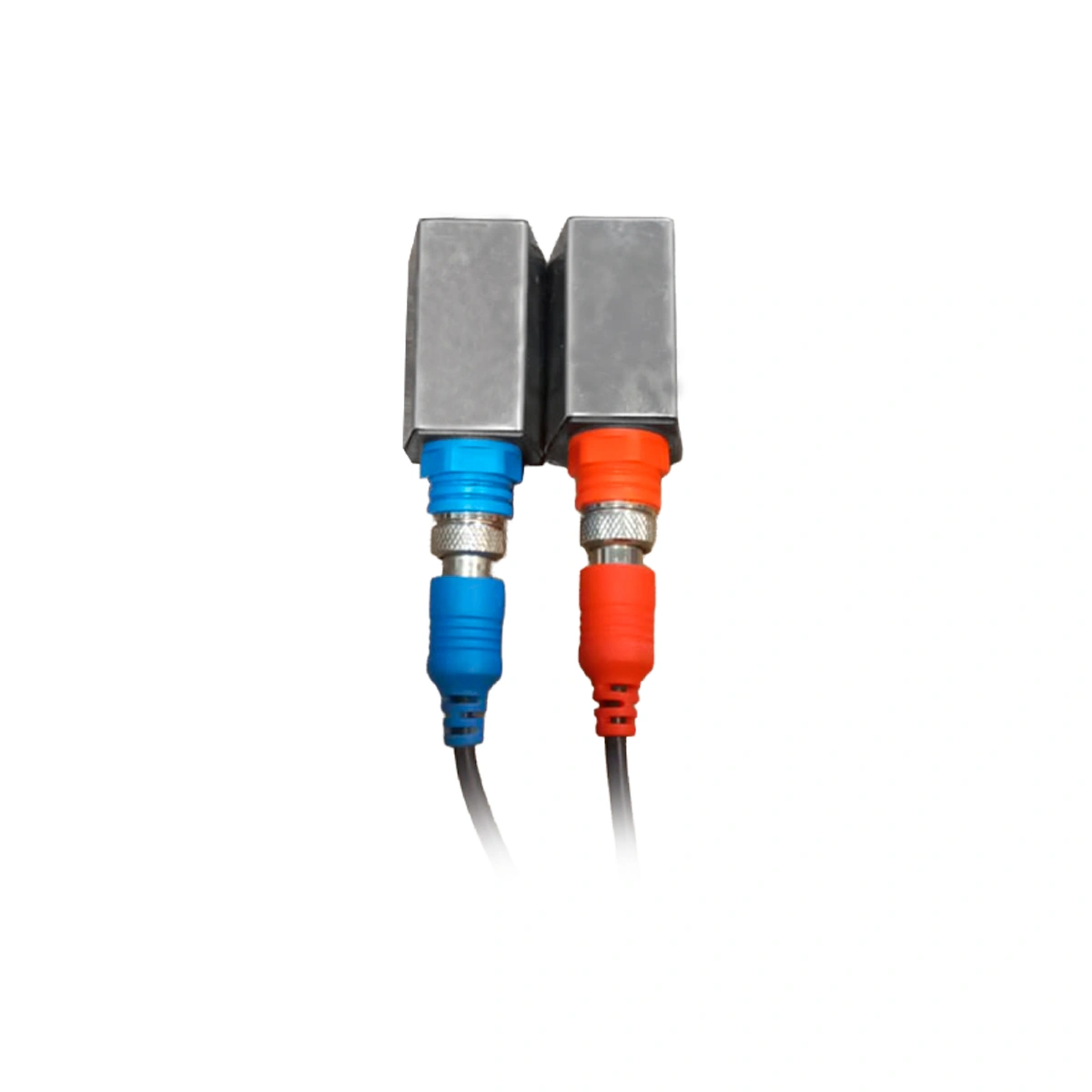

| Tipo | HS-type | HM-type | S2-type | M2-type | L2-type |
| Tamanho do tubo (mm) | DN15~100 | DN50~700 | DN15~100 | DN50~700 | DN300~6000 |
| Tamanho do tubo (pol.) | (1/2″ ~ 4″) | (2″ ~ 28″) | (1/2″ ~ 4″) | (2″ ~ 28″) | (12″ ~ 240″) |
| Material | Liga de alumínio | Liga de alumínio | Liga de plástico | Liga de plástico | Liga de plástico |
| Frequência | 1MHz | 1MHz | 1MHz | 1MHz | 1MHz |
| Método de instalação | V (N/V) | V/Z | V (N/W) | V/Z | Z |
| Calibração | Calibrar com a unidade principal | Calibrar com a unidade principal | Calibrar com a unidade principal | Calibrar com a unidade principal | Calibrar com a unidade principal |
| Magnetismo | Magnético | Magnético | Magnético | Magnético | Magnético |
| Temperatura | 32ºF ~ 320ºF (0ºC ~ 160ºC) | 32ºF ~ 320ºF (0ºC ~ 160ºC) | 32ºF ~ 320ºF (0ºC ~ 160ºC) | 32ºF ~ 320ºF (0ºC ~ 160ºC) | 32ºF ~ 320ºF (0ºC ~ 160ºC) |
| Classe de proteção | IP65 | IP65 | IP65 | IP65 | IP65 |
| Cabo | Cabo de transdutor blindado. Comprimento padrão: 5m × 2. Pode ser estendido para 10m × 2 ou 15m × 2 |
O TDS–100F1 realiza medições de vazão com precisão utilizando três métodos: clamp-on, célula de fluxo e inserção. Ele registra automaticamente o fluxo totalizador positivo, negativo, líquido e a quantidade de calor dos últimos 512 dias, 128 meses, 10 anos.
Características:
O medidor de fluxo modular ultrassônico TDS-100M pode funcionar sozinho, sem um módulo LCD e teclado. Os usuários podem usá-lo como um medidor de fluxo independente. Os usuários também podem montar uma quantidade indeterminada dos módulos em um medidor de fluxo multi-canal que pode medir até sete dutos diferentes ou locais de fluxo de um mesmo duto com um único chaveamento. O design do medidor visa fornecer uma interface para integradores de sistemas e usuários finais a um custo baixo de medidor de fluxo de alto desempenho.
Um par de transdutores tipo Clamp-on mede o fluxo do lado de fora de um tubo. Não há queda de pressão, vazamentos ou contaminação. A instalação é muito simples e não são necessárias habilidades ou ferramentas especiais.
Parâmetros Técnicos
| Tipo S2 | Tipo M2 | Tipo L2 | |
|---|---|---|---|
| Diâmetro do tubo (mm) | DN15~100 | DN50~700 | DN300~6000 |
| Tamanho do tubo (polegadas) | (½”~4″) | (2″~28″) | (12″~240″) |
| Material | Liga plástica | Liga plástica | Liga plástica |
| Frequência | 1MHz | 1MHz | 1MHz |
| Método de instalação | V/(N/W) | V/Z | Z |
| Calibração | Calibre com unidade principal | ||
| Magnetismo | Magnético | ||
| Temperatura | 32°F320°F (0°C160°C) | ||
| Classe de proteção | IP65 | IP65 | IP65 |
| Cabo | Comprimento padrão 5m×2. Pode ser estendido para 10m×2 ou 15m×2 |
Um par de transmissores do tipo inserção são inseridos na parede do tubo para verificar o fluxo dentro do tubo. Como os transmissores não se projetam para dentro do fluxo, eles não geram qualquer perturbação ou causam queda de pressão. Não há partes móveis que se desgaste.
Se o material do tubo for aço carbono ou aço inoxidável, pode ser instalado diretamente por soldagem. Mas, se o material do tubo for ferro fundido, PVC, PVC ou cimento, entre em contato com o fabricante para solicitar aغةação de um anel de tubo dedicado. Para evitar vazamentos, forneça o diâmetro externo ou perímetro exato ao fabricante.
B-tipo | B Longo-tipo
| Parâmetros Técnicos | ||
|---|---|---|
| Tamanho do tubo | Mais de DN80mm | |
| Material | Válvula de esfera e haste de transdutor com base de pólo: aço inoxidável, o material da base da válvula é aço carbono (aços inoxidáveis são opcionais) | |
| Frequência | 1MHz | |
| Material do tubo | Todos os metais, a maioria dos plásticos, vidro de fibra, etc. | |
| Método de instalação | Método Z | |
| Faixa de temperatura de aplicação | -40°C a 160°C | |
| Diâmetro do furo | Φ19mm (use as ferramentas dedicadas do fabricante para perfuração, podendo instalar com pressurização) | |
| Classe de pressão | 1.6MPa (menos de 0.8MPa ao instalar) | |
| Classe de proteção | IP68 (pode trabalhar na água e em profundidade de até 3 metros) | |
| Espaço de montagem | Mais de 550mm entre a parede do poço e o tubo | Mais de 700mm entre a parede da parede e a parede do tubo |
Produtos Complementares: Medidores de fluxo fixos/portáteis
Intervalo de medição: 1,5 a 200 mm, 0,06 a 8 polegadas
Materiais: 11 tipos
Bloco de calibração: Incluído
Fonte de alimentação: 4x baterias AAA
Tipo de sensor: Ultrassônico
Intervalo de velocidade: 500 a 9000 m/s
Precisão: ±(0,5% n + 0,2)
Dimensões: 120x60x29 mm
O GTUVR700S é um medidor de vazão ultrassônico totalmente não invasivo, que utiliza um sinal ultrassônico para medir a vazão pelo método de tempo de trânsito. O equipamento possui um registrador de dados interno com capacidade para mais de 2000 linhas de dados e também é compatível com registrador de dados externo. O TDS–100H conta com um par de transdutores capazes de medir vazões em tubulações de 15 mm até 6000 mm, em temperaturas entre 0 °C e 160 °C.
| Tipo | HS-type | HM-type | S2-type | M2-type | L2-type |
| Tamanho do tubo (mm) | DN15~100 | DN50~700 | DN15~100 | DN50~700 | DN300~6000 |
| Tamanho do tubo (pol.) | (1/2″ ~ 4″) | (2″ ~ 28″) | (1/2″ ~ 4″) | (2″ ~ 28″) | (12″ ~ 240″) |
| Material | Liga de alumínio | Liga de alumínio | Liga de plástico | Liga de plástico | Liga de plástico |
| Frequência | 1MHz | 1MHz | 1MHz | 1MHz | 1MHz |
| Método de instalação | V (N/V) | V/Z | V (N/W) | V/Z | Z |
| Calibração | Calibrar com a unidade principal | Calibrar com a unidade principal | Calibrar com a unidade principal | Calibrar com a unidade principal | Calibrar com a unidade principal |
| Magnetismo | Magnético | Magnético | Magnético | Magnético | Magnético |
| Temperatura | 32ºF ~ 320ºF (0ºC ~ 160ºC) | 32ºF ~ 320ºF (0ºC ~ 160ºC) | 32ºF ~ 320ºF (0ºC ~ 160ºC) | 32ºF ~ 320ºF (0ºC ~ 160ºC) | 32ºF ~ 320ºF (0ºC ~ 160ºC) |
| Classe de proteção | IP65 | IP65 | IP65 | IP65 | IP65 |
| Cabo | Cabo de transdutor blindado. Comprimento padrão: 5m × 2. Pode ser estendido para 10m × 2 ou 15m × 2 |
O TDS–100F1 realiza medições de vazão com precisão utilizando três métodos: clamp-on, célula de fluxo e inserção. Ele registra automaticamente o fluxo totalizador positivo, negativo, líquido e a quantidade de calor dos últimos 512 dias, 128 meses, 10 anos.
Características:
O medidor de fluxo modular ultrassônico TDS-100M pode funcionar sozinho, sem um módulo LCD e teclado. Os usuários podem usá-lo como um medidor de fluxo independente. Os usuários também podem montar uma quantidade indeterminada dos módulos em um medidor de fluxo multi-canal que pode medir até sete dutos diferentes ou locais de fluxo de um mesmo duto com um único chaveamento. O design do medidor visa fornecer uma interface para integradores de sistemas e usuários finais a um custo baixo de medidor de fluxo de alto desempenho.
Um par de transdutores tipo Clamp-on mede o fluxo do lado de fora de um tubo. Não há queda de pressão, vazamentos ou contaminação. A instalação é muito simples e não são necessárias habilidades ou ferramentas especiais.
Parâmetros Técnicos
| Tipo S2 | Tipo M2 | Tipo L2 | |
|---|---|---|---|
| Diâmetro do tubo (mm) | DN15~100 | DN50~700 | DN300~6000 |
| Tamanho do tubo (polegadas) | (½”~4″) | (2″~28″) | (12″~240″) |
| Material | Liga plástica | Liga plástica | Liga plástica |
| Frequência | 1MHz | 1MHz | 1MHz |
| Método de instalação | V/(N/W) | V/Z | Z |
| Calibração | Calibre com unidade principal | ||
| Magnetismo | Magnético | ||
| Temperatura | 32°F320°F (0°C160°C) | ||
| Classe de proteção | IP65 | IP65 | IP65 |
| Cabo | Comprimento padrão 5m×2. Pode ser estendido para 10m×2 ou 15m×2 |
Um par de transmissores do tipo inserção são inseridos na parede do tubo para verificar o fluxo dentro do tubo. Como os transmissores não se projetam para dentro do fluxo, eles não geram qualquer perturbação ou causam queda de pressão. Não há partes móveis que se desgaste.
Se o material do tubo for aço carbono ou aço inoxidável, pode ser instalado diretamente por soldagem. Mas, se o material do tubo for ferro fundido, PVC, PVC ou cimento, entre em contato com o fabricante para solicitar aغةação de um anel de tubo dedicado. Para evitar vazamentos, forneça o diâmetro externo ou perímetro exato ao fabricante.
B-tipo | B Longo-tipo
| Parâmetros Técnicos | ||
|---|---|---|
| Tamanho do tubo | Mais de DN80mm | |
| Material | Válvula de esfera e haste de transdutor com base de pólo: aço inoxidável, o material da base da válvula é aço carbono (aços inoxidáveis são opcionais) | |
| Frequência | 1MHz | |
| Material do tubo | Todos os metais, a maioria dos plásticos, vidro de fibra, etc. | |
| Método de instalação | Método Z | |
| Faixa de temperatura de aplicação | -40°C a 160°C | |
| Diâmetro do furo | Φ19mm (use as ferramentas dedicadas do fabricante para perfuração, podendo instalar com pressurização) | |
| Classe de pressão | 1.6MPa (menos de 0.8MPa ao instalar) | |
| Classe de proteção | IP68 (pode trabalhar na água e em profundidade de até 3 metros) | |
| Espaço de montagem | Mais de 550mm entre a parede do poço e o tubo | Mais de 700mm entre a parede da parede e a parede do tubo |
Produtos Complementares: Medidores de fluxo fixos/portáteis
Intervalo de medição: 1,5 a 200 mm, 0,06 a 8 polegadas
Materiais: 11 tipos
Bloco de calibração: Incluído
Fonte de alimentação: 4x baterias AAA
Tipo de sensor: Ultrassônico
Intervalo de velocidade: 500 a 9000 m/s
Precisão: ±(0,5% n + 0,2)
Dimensões: 120x60x29 mm
